Uplatnění nacházejí 3D a 4D shuttle systémy v těch logistických provozech, kde je požadována vysoká hustota skladování a zároveň vysoký výkon v počtu manipulovaných skladových jednotek za hodinu. Co je podstatou těchto automatizovaných systémů a kdy je jejich nasazení namístě?
Přinášíme vám článek z aktuálního vydání časopisu Systémy Logistiky 221 (leden–únor 2026). Je to ochutnávka originálního obsahu, který najdete každé dva měsíce v tištěném časopise. Nechodí vám časopis? Registrujte se k odběru a nezmeškejte žádné vydání.
Uvedené 3D i 4D shuttle systémy (zkráceně shuttly) patří podle Miroslava Hampela, CEO společnosti Kvados, k osvědčeným pilířům pokročilé intralogistiky. „Rozhodující není, která technologie je ‚lepší‘, ale která lépe odpovídá konkrétním procesům, strategii růstu a digitální vyspělosti skladu,“ zdůrazňuje Miroslav Hampel.
Výkonné a škálovatelné
„Oba systémy se vyznačují vysokým výkonem a velkou hustotou skladování. Hodí se tak zejména do skladů s velkou obrátkou palet,“ vysvětluje Petra Tylová, ředitelka divize Logistika a distribuce ve společnosti Sluno. Dále zmiňuje, že výhodou oproti standardním regálovým systémům je zároveň hustota zaskladnění. Typickými uživateli jsou výrobní firmy, kde je v návaznosti na výrobu potřeba zaskladnit velké množství palet před expedicí (tedy např. nápojářské firmy).
Díky vysoké hustotě skladování jsou 3D a 4D shuttly vhodné i do chladírenských nebo mrazírenských provozů. „Pro svoji výbornou škálovatelnost výkonu jsou také vhodnou volbou do logistických provozů s velkými denními, resp. sezonními špičkami, jako například sklady e-commerce, distribuční centra a podobně,“ sděluje Tomáš Herman, senior application engineer ve společnosti Körber Supply Chain Automation. A pokračuje: „Výhodné může být i jejich užití v provozech s výškou kolem 8–12 metrů, které kvůli nízké světlé výšce haly nebývají vhodné pro instalaci automatických zakladačů.“
Podle charakteru provozu
U 3D shuttlů probíhá pohyb v rámci jedné uličky a jedné výškové osy. Mezi jednotlivými úrovněmi fungují výtahy, které jsou přiřazeny ke konkrétnímu shuttlu, resp. uličce. „3D shuttle má přibližně stejnou výkonnost v každém patře a zboží musí být rovnoměrně rozloženo po celém řešení. Lze ale například poměrně jednoduše vytvořit zóny se specifickými požadavky na skladování nebo výšku pozic,“ popisuje Petra Tylová. Řešení má v porovnání se 4D shuttly jednodušší mechaniku a je levnější, což znamená úsporu nákladů i snazší údržbu.
Naproti tomu 4D shuttly disponují možností bočního pohybu mezi uličkami, který jim zajišťuje vyšší flexibilitu. „Shuttly se dokážou samostatně přemísťovat po celém skladu a dynamicky měnit trasy i priority toku zboží. Díky tomu jsou vhodné pro distribuční centra s vysokým počtem SKU, rychloobrátkové sklady, e-commerce nebo 3PL logistiku, kde se skladové uspořádání často mění podle aktuální poptávky zákazníků,“ objasňuje Petr Pohnán, automation systems manager CEE ve společnosti Mecalux.
Volba mezi 3D a 4D shuttlem tak závisí především na charakteru provozu. „Zatímco 3D řešení nabízí maximální úsporu prostoru a energetickou efektivitu v předvídatelném prostředí, 4D shuttly vynikají v dynamických provozech, kde je klíčová rychlá reakce na změny, vysoká průchodnost skladu a schopnost obsluhovat více zákazníků či distribučních kanálů současně,“ vyjmenovává dále Petr Pohnán.
Analýza, plánování, komplexita
Vzhledem k výši investice a předpokládanému využití systému v dlouhodobějším časovém horizontu doporučuje Tomáš Herman provést detailní analýzu potřeb firmy a důkladné plánování. To vše s ohledem na skladovou kapacitu a materiálové toky v různých časových obdobích, včetně zohlednění možných denních a sezonních špiček. „Jako u všech automatizovaných technologií je také důležité unifikované rozhraní mezi skladovaným zbožím a technologii, tedy použití co nejmenšího počtu různých typů skladových jednotek,“ podotýká Tomáš Herman s tím, že větší variabilita skladových jednotek obvykle technologii prodražuje.
„Automatizace musí vycházet z procesů, nikoli naopak – rozhodující je kvalitní logistická analýza a znalost budoucího růstu,“ potvrzuje Miroslav Hampel. A dodává, že silný řídicí software typu WMS/WCS zajišťuje optimalizaci toku zboží, řízení priorit i bezproblémovou integraci s dalšími automatizovanými technologiemi. Podstatná je podle něj i škálovatelnost a provozní spolehlivost – systém má růst spolu se zákazníkem a být servisně zvládnutelný v režimu 24/7.
Jakákoli automatizace ve skladu by měla být chápána nikoli jako samostatná jednotka, ale součást celého skladu. „Je třeba tak řešit i procesy a technologie, které na shuttly navazují. Výkon shuttlů může být například ovlivněn vstupním a výstupním dopravníkem, který musí být dostatečně nadimenzován, aby zde nevznikalo úzké hrdlo,“ upozorňuje Petra Tylová. Nesmí se podle ní zapomínat také na integraci mezi automatizací a WMS. Stále častěji se proto nasazuje WES (warehouse execution system), který řídí nejen shuttly, ale i navazující technologie, např. dopravníky, paletizační stanice nebo třídicí systémy, a optimalizuje celkový průtok skladu.
„Kdy zvolit 3D a kdy 4D shuttle?“
3D shuttle řešení je optimální volbou, když je sklad jasně strukturovaný po úrovních, pohyb probíhá primárně v rámci jedné uličky a jedné výškové osy, cílem je maximální výkon při nižší investiční náročnosti a procesy jsou relativně stabilní a dobře předvídatelné. 4D shuttly dávají smysl, když sklad vyžaduje plně dynamický pohyb ve všech směrech (X, Y, Z + změna úrovní), dochází k častým změnám layoutu, sortimentu nebo výkonových požadavků, je klíčová odolnost vůči špičkám i možnost postupného rozšiřování a zákazník hledá dlouhodobě nejflexibilnější automatizační koncept.
Miroslav Hampel, CEO, Kvados
„Jasná role v celkové strategii skladu“
Úspěšné nasazení 3D/4D shuttle systémů začíná správným pochopením skladových procesů. Technologie musí vycházet z reálných toků zboží, obrátkovosti a očekávaného růstu, jinak se může stát úzkým hrdlem provozu. Klíčové je vhodné dimenzování výkonu, správné umístění vstupních a výstupních zón a jasná role shuttle systému v celkové skladové strategii – zda slouží jako objemový buffer, hlavní sklad nebo flexibilní distribuční uzel. Neméně důležitá je integrace s řídicími systémy a další automatizací. Shuttle řešení musí být plně propojeno s WMS/WCS a navazujícími technologiemi, jako jsou dopravníky, výtahy či robotická pracoviště, aby byl tok palet plynulý i ve špičkách. Z provozního hlediska rozhoduje škálovatelnost, preventivní údržba a kvalitně připravená obsluha – právě tyto faktory určují, zda bude 3D/4D shuttle systém dlouhodobě přínosem, nebo zdrojem provozních omezení.
Petr Pohnán, automation systems manager CEE, Mecalux
„Integrace a koordinace“
Díky kombinaci pokročilých pohybových schopností s inteligentním softwarovým ovládáním umožňují obě technologie výkon skladu připravený na budoucnost a přizpůsobený konkrétním obchodním potřebám. Úspěšné nasazení 3D a 4D shuttle systémů závisí na hladké integraci do skladových procesů a úzké koordinaci s jinými automatizovanými zařízeními, jako jsou výtahy, dopravníky a AGV. Pokročilý software hraje ústřední roli při koordinaci shuttle flotil, optimalizaci skladovacích míst v reálném čase a zajištění plynulého a předvídatelného toku materiálu. Při podpoře robustní analýzy dat a jasně definovaného návrhu procesů poskytují tyto systémy maximální propustnost, flexibilitu a spolehlivost pro automatizované sklady.
Sven Herrmann, senior product manager Load Carrier Handling Systems, Dematic
Článek připravil: David Čapek

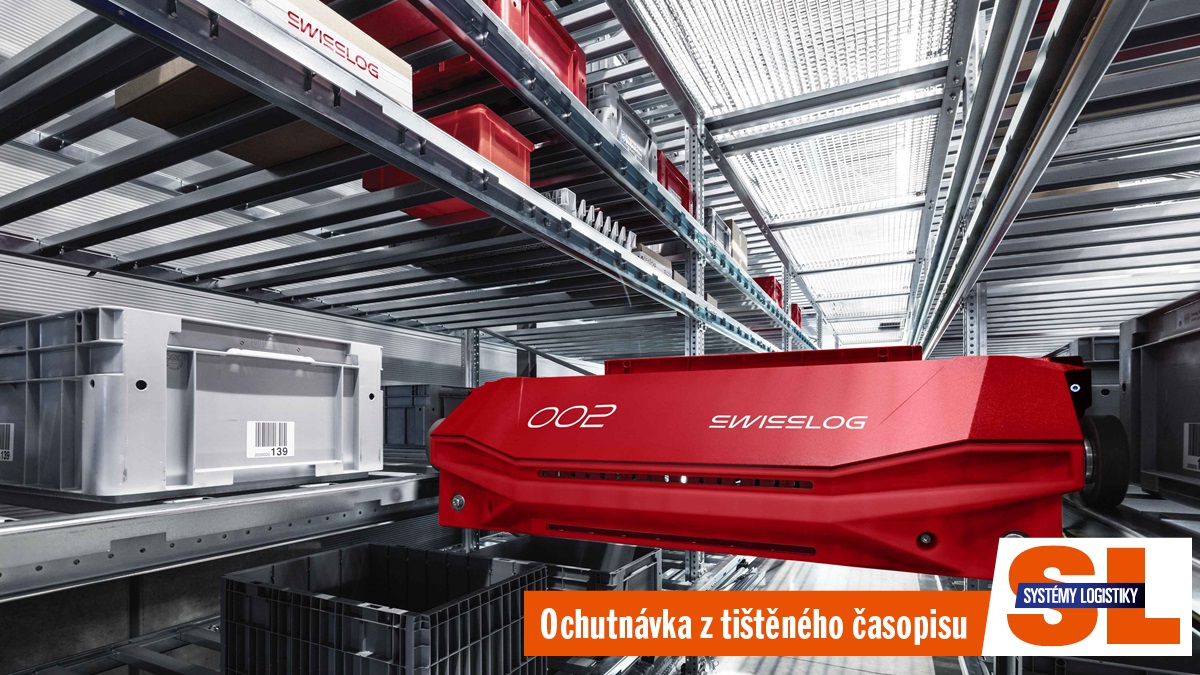

Úvodní foto: Swisslog
